Cineradiografía, la magia detrás de DDR

La Radiografía Digital Dinámica – DDR está basada en la técnica de cinegrama, una implementación de radiografía en serie con una baja dosis de radiación, la cual permite capturar imágenes independientes de sistemas fisiológicos en movimiento.

Con DDR es posible adquirir hasta 15 radiografías secuenciales por segundo, lo que le permite observar ciclos fisiológicos, así como imágenes radiográficas individuales (de hasta 17« x 17» de tamaño).

Los rayos X en movimiento NO son fluoroscopia, sino el precursor de los rayos X de la TC o la RM. La cineradiografía es una radiografía en movimiento que se obtiene mediante radiografía digital.

Fluoroscopía

• Reservación de sala y equipo médico
• Grabación en tiempo real V, menor resolución espacial
• Campo de visión relativamente reducido
• Dosis de radiación más alta especialmente en procedimientos largos
• Información anatómica solamente

Cinegrama

• Fácil de ordenar y realizar sin un doctor presente
• Grabación con un 1 – 2 segundos de retraso, pero alta resolución imagen por imagen
• Flexibilidad en la distancia y postura del paciente

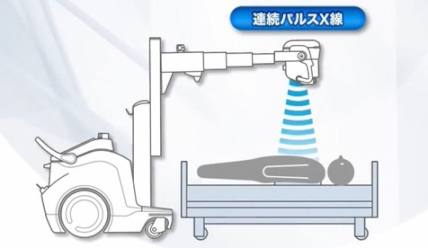

• DDR utiliza una serie de pulsos de rayos X de muy baja dosis y menor duración
• Información anatómica y funcional

El uso de la Radiografía Digital Dinámica se ha extendido a diferentes áreas de la especialidad para realizar estudios de: tórax, columna cervical, extremidades superiores e inferiores, entre otros.

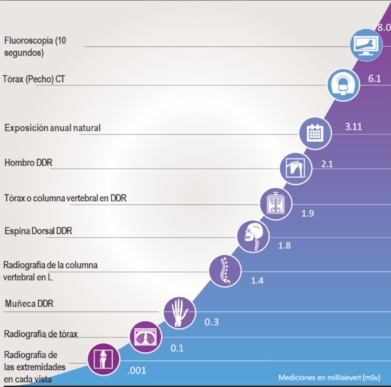

Por ejemplo, la dosis en hombro DDR es:

• Comparable a la radiografía estándar
• Menos que un artrograma
• Menos del 1% de la dosis de CT

• Mettler Jr, Fred A., et al. "Patient exposure from radiologic and nuclear medicine procedures in the United States: procedure volume and effective dose for the period 2006–2016." Radiology 295.2 (2020): 418-427.
• From an analysis of 55 patient exams at Emory between Jan 16, 2021and Feb 15, 2021
• Li, Xinhua, et al. "Effective dose assessment for patients undergoing contemporary fluoroscopically guided interventional procedures." AJR 214.1 (2020): 158-170.
• From an analysis of initial patient exams at University of Alabama at Birmingham (UAB)
• Note: Maximum DDR Dose (20 sec) used for these patients

Descubre cómo profesionales de diferentes países de América Latina han incorporado esta técnica a su práctica clínica y qué resultados están obteniendo

KONICA MINOLTA

Cineradiografia, a magia por trás do DDR

A Radiografia Digital Dinâmica – DDR é baseada na técnica de cineradiografia, uma implementação de radiografia em série com uma baixa dose de radiação, que permite capturar imagens independentes de sistemas fisiológicos em movimento.

Com a DDR, é possível adquirir até 15 radiografias sequenciais por segundo, permitindo observar ciclos fisiológicos, bem como imagens radiográficas individuais (de até 17" x 17" de tamanho).

Os raios X em movimento NÃO são fluoroscopia, mas sim o precursor dos raios X da TC ou da RM. A cineradiografia é uma radiografia em movimento obtida por meio da radiografia digital.

Fluoroscopia

• Reservação de sala e equipamento médico
• Gravação em tempo real V, menor resolução espacial
• Campo de visão relativamente reduzido
• Dose de radiação mais alta, especialmente em procedimentos longos
• Informação anatômica apenas

Cine-radiografia

• Fácil de agendar e realizar sem um médico presente
• Gravação com um atraso de 1 – 2 segundos, mas alta resolução imagem por imagem
• Flexibilidade na distância e postura do paciente
• DDR utiliza uma série de pulsos de raios X de muito baixa dose e menor duração
• Informação anatômica e funcional

O uso da Radiografia Digital Dinâmica se estendeu a diferentes áreas da especialidade para realizar estudos de: tórax, coluna cervical, extremidades superiores e inferiores, entre outros.

Por exemplo, a dose no ombro DDR é:

• Comparável à radiografia padrão
• Menos que um artrograma
• Menos de 1% da dose de TC

• Mettler Jr, Fred A., et al. "Exposição do paciente a procedimentos radiológicos e de medicina nuclear nos Estados Unidos: volume de procedimentos e dose efetiva para o período de 2006–2016." Radiology 295.2 (2020): 418-427.
• De uma análise de 55 exames de pacientes na Emory entre 16 de janeiro de 2021 e 15 de fevereiro de 2021
• Li, Xinhua, et al. "Avaliação da dose efetiva para pacientes submetidos a procedimentos intervencionais guiados por fluoroscopia contemporânea." AJR 214.1 (2020): 158-170.
• De uma análise de exames iniciais de pacientes na Universidade do Alabama em Birmingham (UAB)
• Nota: Dose máxima de DDR (20 seg) utilizada para esses pacientes

Descubra como profissionais de diferentes países da América Latina incorporaram essa técnica à sua prática clínica e quais resultados estão obtendo
